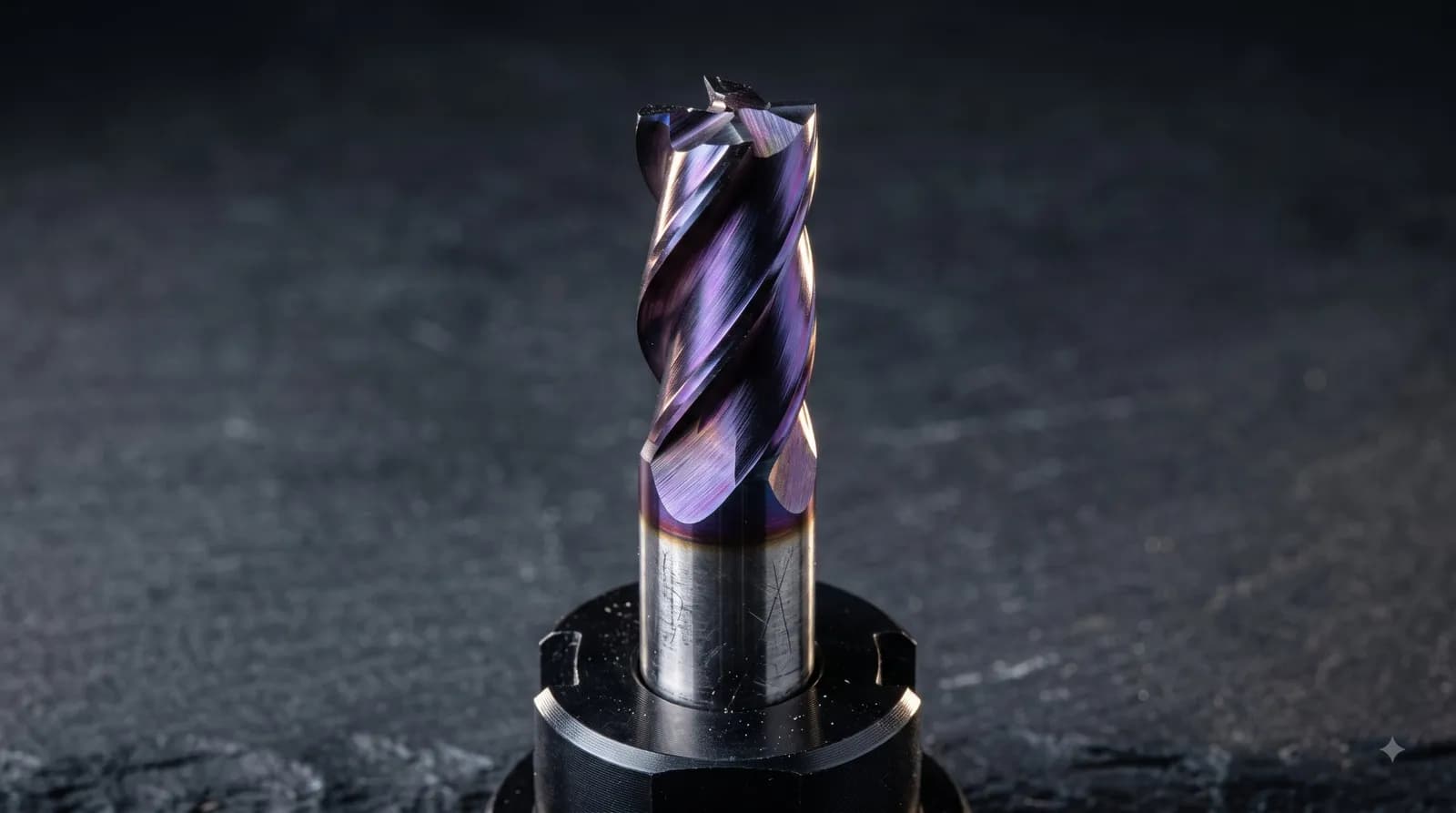

Karbür Freze Seçimi Nasıl Yapılır? Doğru Kesme Parametreleri ve Takım Ömrünü Uzatma Rehberi

Karbür Freze Seçimi ve Kesme Parametrelerini Optimizasyon Rehberi

Talaşlı imalat sektöründe yüksek hassasiyet, hızlı üretim ve düşük parça başı maliyet hedeflerine ulaşmanın temel şartı doğru kesici takım kullanımıdır. Bilgisayarlı Sayısal Kontrol (CNC) dik işleme merkezlerinde kullanılan karbür parmak frezeler; yüksek sertlikleri, aşınma dirençleri ve yüksek sıcaklıklara karşı dayanımları sayesinde modern sanayinin vazgeçilmez bir parçası haline gelmiştir. Ancak, en yüksek kaliteli monoblok karbür freze dahi yanlış işleme parametreleriyle, uygunsuz soğutma sıvısıyla veya hatalı takım geometrisi ile kullanıldığında kısa sürede aşınır veya kırılır.

Bu rehberde, üretim tesisinizde veya atölyenizde karbür freze seçimini nasıl yapmanız gerektiğini, takım ömrünü uzatmanın pratik yollarını ve doğru devir/ilerleme değerlerinin nasıl hesaplanacağını tüm detaylarıyla inceleyeceğiz.

1. İşlenecek Malzeme Türüne Göre Karbür Freze Seçimi

Freze seçiminde atılacak ilk adım, işlenecek iş parçasının malzeme yapısını doğru analiz etmektir. Çelik, paslanmaz çelik, alüminyum veya titanyum gibi farklı malzemelerin talaş kaldırma esnasında gösterdiği direnç ve ürettiği ısı birbirinden tamamen farklıdır.

• Karbon Çelikleri ve Döküm Malzemeler: Yüksek aşınma direnci gerektiren bu grupta, Titanyum Alüminyum Nitrür (TiAlN) veya Alüminyum Titanyum Nitrür (AlTiN) kaplamalı, 4 ağızlı monoblok karbür frezeler tercih edilmelidir. Bu kaplamalar, işleme sırasında oluşan yüksek sıcaklıkla birlikte yüzeyde koruyucu bir alüminyum oksit katmanı oluşturarak takımın yapısını korur.

• Alüminyum ve Non-Ferrous (Demir Dışı) Metaller: Alüminyum gibi yumuşak ve yapışkan malzemelerin işlenmesinde en büyük problem talaş kaynamasıdır (built-up edge). Bu sorunu önlemek için son derece keskin kesme kenarlarına sahip, talaş cepleri polisajlanmış (parlatılmış) ve genellikle 2 veya 3 ağızlı düz frezeler kullanılmalıdır. Kesme sıvısının rahat akması ve talaşın serbestçe tahliye edilmesi kritik önem taşır.

• Paslanmaz Çelik ve Isıya Dayanıklı Alaşımlar: Östensitik paslanmaz çelikler ve nikel bazlı süper alaşımlar (Inconel vb.) işlenirken talaş sertleşmesi (work hardening) meydana gelir. Bu grupta mikro taneli karbür yapısına sahip, yüksek tokluktaki ve değişken helis açılı frezeler kullanılmalıdır.

2. Takım Geometrisi: Ağız Sayısı, Helis Açısı ve Köşe Radyüsü

Bir karbür frezenin performansı sadece imal edildiği ham maddeye değil, sahip olduğu geometrik tasarıma da bağlıdır.

Ağız Sayısı (Flute Count)

• 2 Ağızlı Frezeler: Talaş cepleri geniştir. Özellikle derin kanal açma (slotting) operasyonlarında ve alüminyum işlemede yüksek talaş tahliye kapasitesi sunar.

• 3 Ağızlı Frezeler: Hem rijitlik hem de talaş tahliyesi açısından dengeli bir seçenektir. Özellikle alüminyum finiş ve kaba işlemlerinde sıklıkla tercih edilir.

• 4 ve Daha Fazla Ağızlı Frezeler: Et kalınlığı daha fazla olduğu için takıma yüksek rijitlik kazandırır. Yan yüzey işleme (profiling) ve yüksek hızlı finiş operasyonlarında esnemeyi minimuma indirerek Mükemmel yüzey kalitesi sağlar.

Helis Açısı (Helix Angle)

Standart karbür frezeler genellikle 30° veya 35° helis açısına sahiptir. Ancak titreşimi (chatter) emmek ve kesme kuvvetlerini azaltmak amacıyla tasarlanan değişken helis açılı (örneğin 35°/38°) frezeler, işleme esnasında oluşan rezonansı kırarak hem takım ömrünü 2 ila 3 katına çıkarır hem de tezgah miline (spindle) binen yükü azaltır.

Köşe Radyüsü (Corner Radius)

Keskin köşeli (sharp corner) parmak frezelerin köşe uçları, kesme sırasındaki şok yüklerine karşı en zayıf noktadır. Mümkün olan parçalarda $0.2\text{ mm}$, $0.5\text{ mm}$ veya $1.0\text{ mm}$ köşe radyüsüne sahip frezelerin seçilmesi, darbe direncini artırarak köşe kırılmalarının önüne geçer.

3. Doğru Kesma Parametrelerinin Hesaplanması

Takımın katarakt gibi hızlı aşınmasını önlemek için tezgaha girilecek devir ($n$) ve ilerleme ($F$) değerleri matematiksel olarak hesaplanmalıdır.

• $V_c$ (Kesme Hızı - m/dk): Takım üreticisinin malzeme grubuna göre önerdiği teğetsel hızdır.

• $D$ (Takım Çapı - mm): Kullanılan karbür frezenin dış çapıdır.

• $f_z$ (Diş Başı İlerleme - mm/diş): Her bir kesici ağzın tek bir devirde kaldırdığı talaş kalınlığıdır.

• $z$ (Ağız Sayısı): Frezenin kesici ağız adedidir.

Saha İpucu: Yan yüzey kesimlerinde (trochoidal milling veya dar yan paso) takımın temas açısı düştüğü için talaş incelmesi (chip thinning) meydana gelir. Bu durumlarda ilerleme hızı ($f_z$) teorik değerin $\%20$ ile $\%40$ üzerine çıkarılabilir.

4. Takım Ömrünü Uzatan Saha Uygulamaları

1. Salgı (Runout) Kontrolü: Takımın tutucuya (pens veya hidrolik tutucu) bağlanmasındaki salgı miktarı $5\text{ mikron}$’u geçmemelidir. Yüksek salgı, yükün tek bir ağza binmesine ve takımın anında kırılmasına neden olur.

2. Doğru Soğutma Stratejisi: Paslanmaz ve çeliklerde termal şok oluşturup karbürde kılcal çatlaklar açmamak adına yüksek basınçlı hava veya minimum miktarda yağlama (MQL) tercih edilmelidir.

3. Rijit Bağlama: İş parçasının ve kesici takımın tutulma mesafesi (out-of-holder) mümkün olduğunca kısa tutulmalıdır. Takım uzadıkça esneme miktarı küpüyle orantılı olarak artar.
